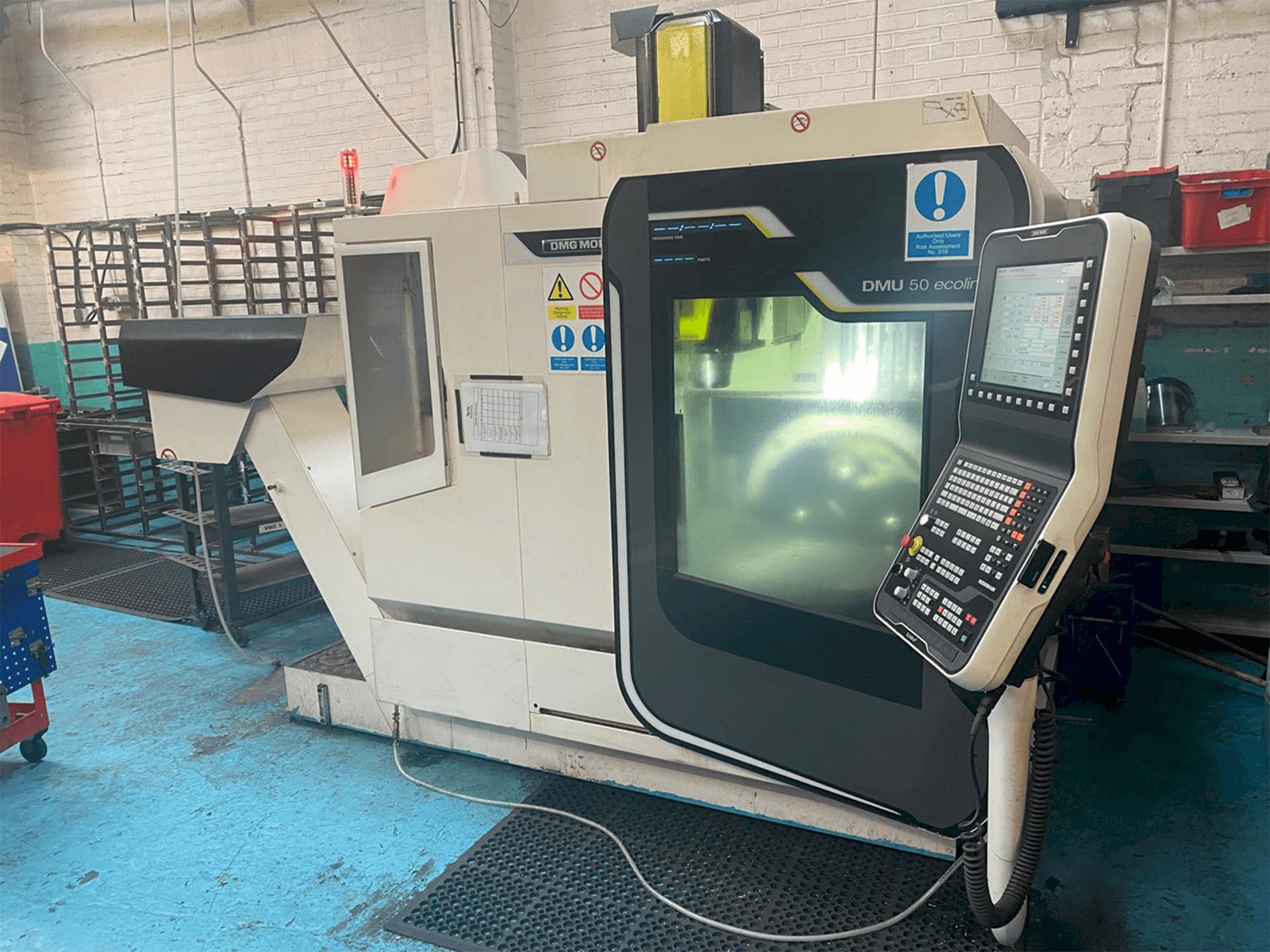

DMG - DMU Ecoline 50 5 Axis VMCGB-MIL-DMG-2014-00002

Yleiset tiedot

• Mittausleveys: 5500 mm
• Mittaussyvyys: 4935 mm
• Mittauskorkeus: 2600 mm
• Koneen paino: 4000 kg

Ohjausjärjestelmä

• Malli: iTNC 530
• Merkki: HEIDENHAIN

Päämoottori

• Karan nopeusalue: 20 – 10000 1/MIN
• Karan moottorin teho: 13/9 kW
• Työkalun kartio: SK 40

Liike

• X-AKSELI Liike: 500 mm
• X-AKSELI Työskentelysyöttö: 24000 mm / min
• X-AKSELI Nopea halkaisu: 24000 mm / min
• Y-AKSELI Liike: 450 mm
• Y-AKSELI Työskentelysyöttö: 24000 mm / min
• Y-AKSELI Nopea halkaisu: 24000 mm / min
• Z-AKSELI Liike: 400 mm
• Z-AKSELI Työskentelysyöttö: 24000 mm / min
• Z-AKSELI Nopea halkaisu: 24000 mm / min
• B-AKSELI Liike: -5 ° / + 110 ° MM
• C-AKSELI Liike: 360 ° MM

Työkalut

• Indeksien määrä: 30
• Maksimipaino: 6 kg
• Maksimi työkalun läpimitta: 80/130 mm
• Maksimi työkalun pituus: 300 mm
