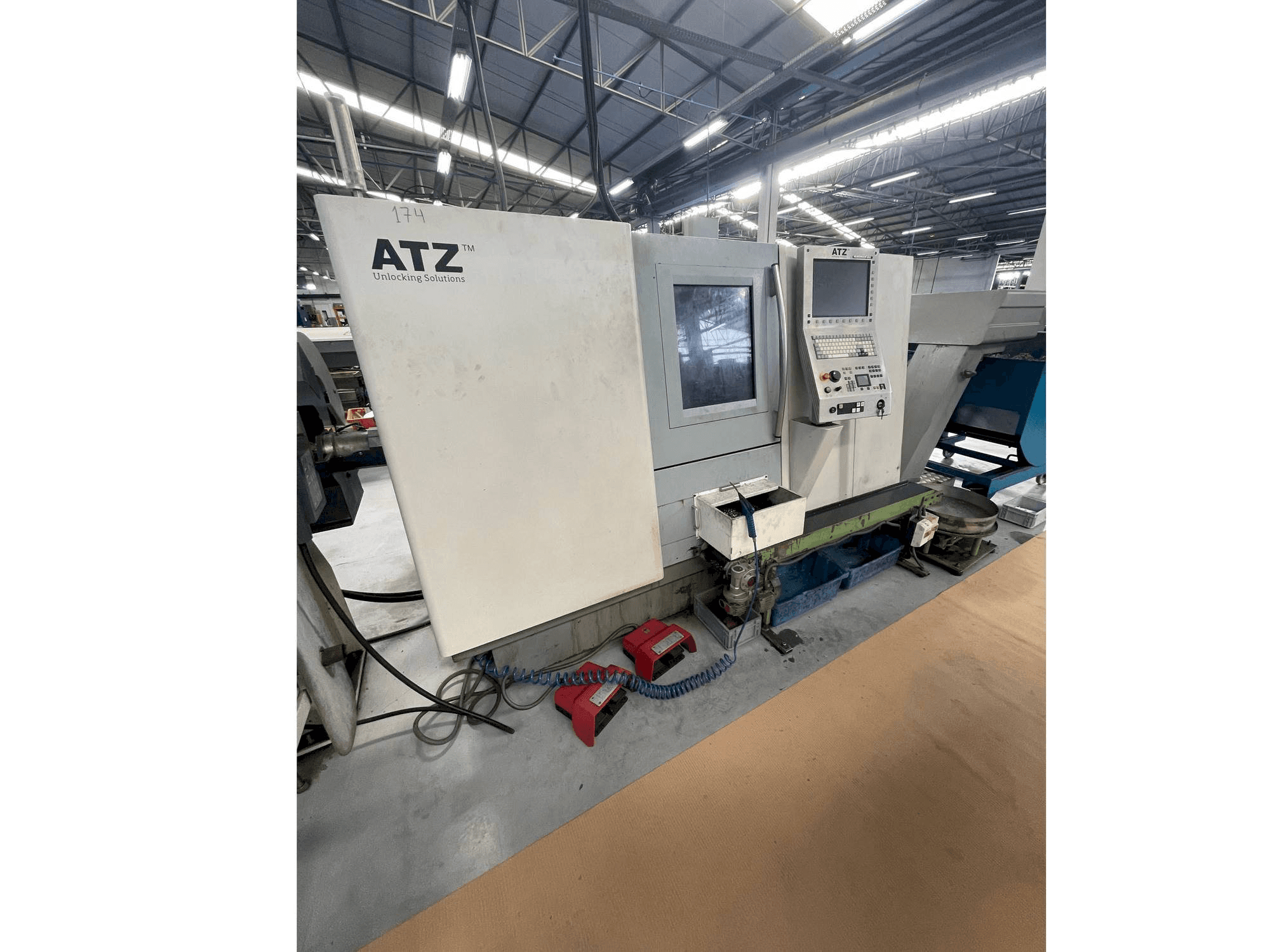

Koneen Gildemeister CTX 310 V6 etunäkymä

Kiitos käynnistäsi

Tämä kone on hiljattain myyty. Tutustu vastaaviin koneisiin tai lähetä meille pyyntö.

Katso kaikki vastaavat koneet

Katso vastaavat koneet

Gildemeister CTX 310 V6

Kuvagalleria

Gildemeister - CTX 310 V6PT-TUR-GIL-2006-00001

Myyty

Onko sinulla lisäkysymyksiä? Ota meihin yhteyttä!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Ota yhteyttä Whatsappissa

GINDUMAC
Tuotteet
Työstökoneet
Gildemeister CTX 310 V6 sorvi

Näytä alkuperäisellä kielellä

Tämä Gildemeister CTX 310 V6 -sorvi valmistettiin vuonna 2006 Italiassa. Sitä ohjaa Heidenhain PLUS IT -ohjausyksikkö ja siinä on 4 akselia. Koneessa on pää- ja osakaran nopeus 6000 rpm, ja se on täydellisessä kunnossa.

Yleiskatsaus

merkki: Gildemeister
vuosi: 2006
MALLI: CTX 310 V6
sovelluksen tyyppi: Ulkosorvaus
Sijainti: Portugali
koneen tyyppi: Vaakasuora sorvauskone
ohjausyksikön merkki: HEIDENHAIN

Tekniset tiedot - Gildemeister CTX 310 V6

Yleiset tiedot

Koneen paino: 3950 kg

Ohjausyksikkö

Malli: PLUS IT
Merkki: HEIDENHAIN

Päämoottori

Karan nopeusalue: 6000 1/MIN
Karan moottorin teho: 12 kW
Akselin lukumäärä: 4

Liike

X-AKSELI Liike: 140 mm
X-AKSELI Syöttövoima: 4,5 kN
X-AKSELI Nopea halkaisu: 24 m/min
Y-AKSELI Liike: 80 (+/- 40) mm
Y-AKSELI Syöttövoima: 9,0 kN
Y-AKSELI Nopea halkaisu: 12 m/min
Z-AKSELI Liike: 450 mm
Z-AKSELI Syöttövoima: 4,5 kN
Z-AKSELI Nopea halkaisu: 30 m/min
C-AKSELI Liike: 360°
C-AKSELI Nopea halkaisu: 100 / 2: 200 min/-1

Työkalut

Asemien määrä: 12
Työkalunpidikeyksiköistä: VDI 30

Lisäinformaatio

Koneen edut

Laadulliset koneen edut

Max. Nopeus osakara 6. 000 min/-1, tehokapasiteetti - osakara 7,5 kw, max. Vääntömomentti 48 nm
Alakara z2 440 mm
Työkalun varsi 20 x 20 mm
Max. Nopeuskäyttöiset työkaluasemat 4. 000 min/-1, tehokapasiteetti - vetotyökaluasemat 3,3 kw, max. Vääntömomentti 16 nm
Pikaliikkeen osakara z2 30 m/min
Syöttövoima osakara z2 4,0 kn, kokonaistehotarve 32 kva

Tekniset koneen edut

Kääntöhalkaisija max. 246 mm
Kääntöpituus max. 445 mm
Karojen välinen etäisyys 665 mm
Keskikorkeus 365 mm
Suurin kiertokulku sängyn yli 500 mm
Swing halk. Ohjausrata yli 375 mm
Normaali kääntöhalk. 170-210 mm
Max. Vääntömomentti 115 nm - c-akseli 0,001 °
Karan laakerin halkaisija 100 mm - karan reikä 73 mm
Max. Käytettävä tangon halkaisija 50 mm

*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
