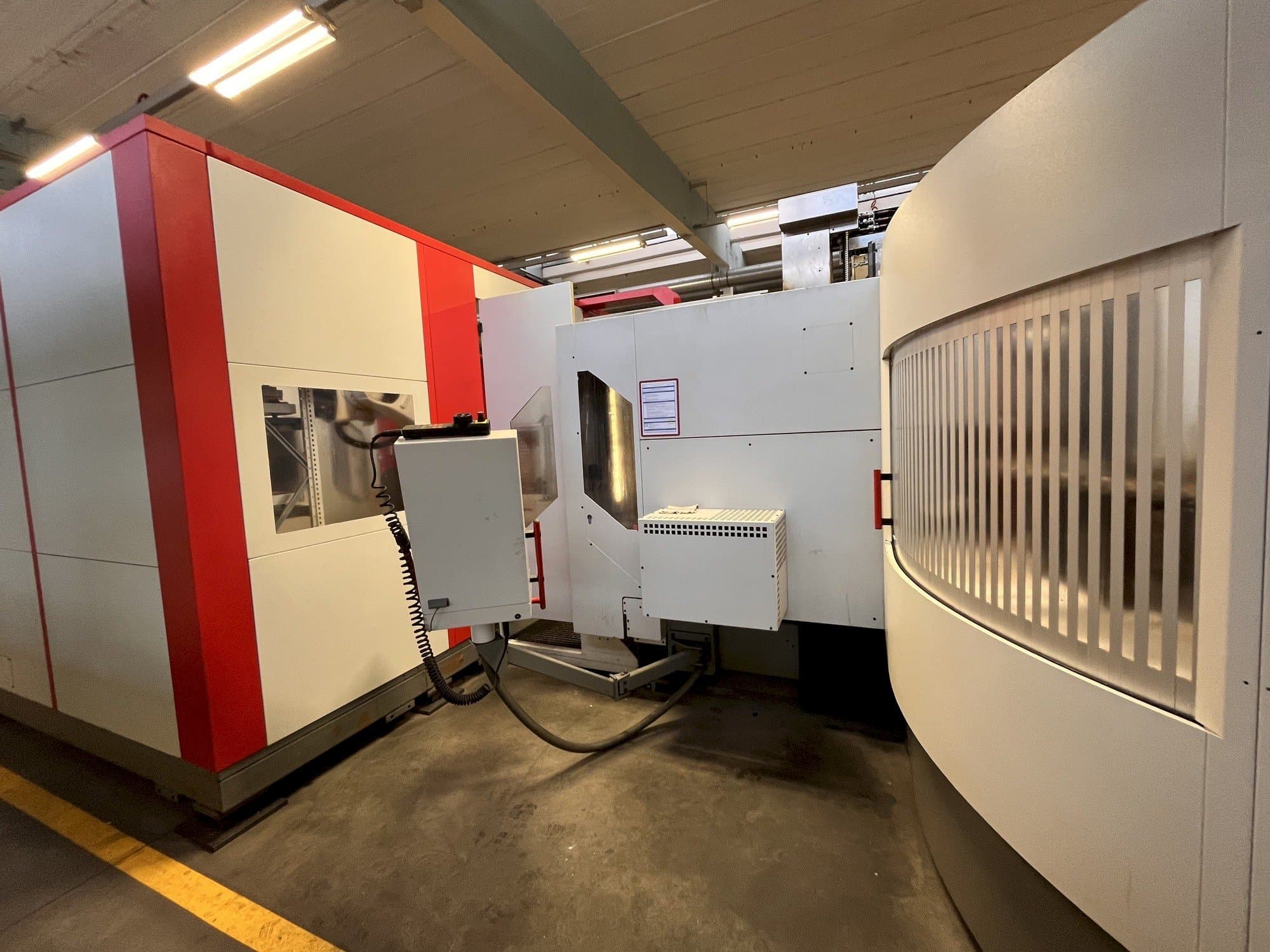

Koneen HERMLE RS1 Robot System vasemman sivun näkymä

Kiitos käynnistäsi

Tämä kone on hiljattain myyty. Tutustu vastaaviin koneisiin tai lähetä meille pyyntö.

Katso kaikki vastaavat koneet

Katso vastaavat koneet

HERMLE RS1 Robot System

Kuvagalleria

HERMLE - RS1 Robot SystemDE-MIL-HER-2009-00003

Myyty

Onko sinulla lisäkysymyksiä? Ota meihin yhteyttä!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Ota yhteyttä Whatsappissa

GINDUMAC
Tuotteet
Työstökoneet
HERMLE RS1 robottijärjestelmä

Näytä alkuperäisellä kielellä

Tämä vuosina 2009 ja 2008 valmistettu HERMLE RS1 -robottijärjestelmä, jossa on 2 yksikköä Hermle C30 U, 5-akselinen pystysuora konekeskus, on varustettu HEIDENHAIN iTNC 530 -ohjausyksiköllä ja sen karan nopeus on 18000 rpm. Järjestelmän mukana tulee vuonna 2008 rakennettu automaatio KUKA KR 150-2 2000 Robot, jossa on 6 akselia ja kuormalavan enimmäispaino on 140 kg.

Yleiskatsaus

merkki: HERMLE
vuosi: 2009
MALLI: RS1 Robot System
tuotantotunnit: 0
sovelluksen tyyppi: Jyrsintä
Sijainti: Saksa
koneen tyyppi: Vertikaalinen työstökeskus
ohjausyksikön merkki: HEIDENHAIN

Tekniset tiedot - HERMLE RS1 Robot System

Ohjausjärjestelmä

Malli: ITNC 530
Merkki: HEIDENHAIN

Päämoottori

Karan nopeusalue: 18000 1/MIN
Työkalun kartio: HSK A63
Akselin lukumäärä: 5

Liike

X-AKSELI Liike: 650 mm
Y-AKSELI Liike: 600 mm
Z-AKSELI Liike: 500 mm
A-AKSELI Liike: +/- 115 º MM

Työkalut

Työkalupaikkoja varalla: 32
Maksimipaino: 8 kg
Maksimi työkalun läpimitta: 300 mm

Lisäinformaatio

Lisävarusteet

kennossa on 25 lavaa ilman ruuvipenkkiä, 1 lava jokaisessa koneessa ja 23 automaatissa
mukana Renishaw-kosketusanturi
Mukana lastukuljetin
Sisäinen jäähdytysnesteen korkeapainepumppu ei sisälly toimitukseen

Koneen edut

Laadulliset koneen edut

Robotti kuka kr 150-2 2000:
6-akselinen, paino: 1267 kg, päätietokone, joka toimii windows 10:llä ja soflex-kpl windows xp:llä. Lavahylly 300x300 24 paikalla - joista 22 on lavoja hyllyssä, joista 3 on tehokiristyslohkoja automaattisten puristimien kiinnittämiseen.
2 kuutio, 1x sylinterimäinen - 1x manuaalinen kiristyslohko
Lavahylly 400x400, jossa 18 tilaa - joista 17 lavaa on telineessä
Raaka-aineiden varastointipaikat:
2x raaka-ainevarastoa kuutioisille osille, 60 tilaa varastoaluetta kohden. Raaka-aine, jonka mitat ovat 50x15, voidaan ladata. - 2x raaka-ainealustaa sylinterimäisille osille, 56 paikkaa tarjolla per tarjotin. Osat, joissa on 6 mm tappi, voidaan ladata.
2x lisätarrain: 1x lieriömäisille osille, 1x kuutioisille osille
Kuka 6 akselilla, lavan maksimipaino 140 kg - kuka manuaalinen ohjausyksikkö raaka-aineen lastaus ulkoisen asennusaseman kautta
Soflex tilaustenhallinnan versio 4. 27
Päätietokone toimii windows 10:llä, soflex pcs windows xp:llä

Tekniset koneen edut

Pikasyöttö: 45000 mm/min - nc kääntyvän pyörivän pöydän halkaisija 280
Erawa-kiinnitysjärjestelmällä 160 mm kaulamitta - mts pohjalevy 320p/a 2-f. MediaÜ. 2-kertainen
Pyörivä pöytä - ikz - lastulajittelija
Paineilman syöttökaran keskiö - automaattinen ohjaamon ovi - tilavalo
Sänkykäämitys - käsikäyttöinen ohjaamon katto - losma-imujärjestelmä
Elektroninen käsipyörä - saranoitu hihnakuljetin - aseta lisämakasiini: 157
Työkalumakasiini: 157 koloa, 6-kertainen läpivienti, automaattinen ovi, lämpötilakompensointi
Lastaus- ja purkupaikkojen lukumäärä: 8
Työkalun mittaus: blum wz murtuminen/mittaus a1
Kosketusanturi: 2x renishaw omp 40-2ls, plc laajennus 2. Mittapää

*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
