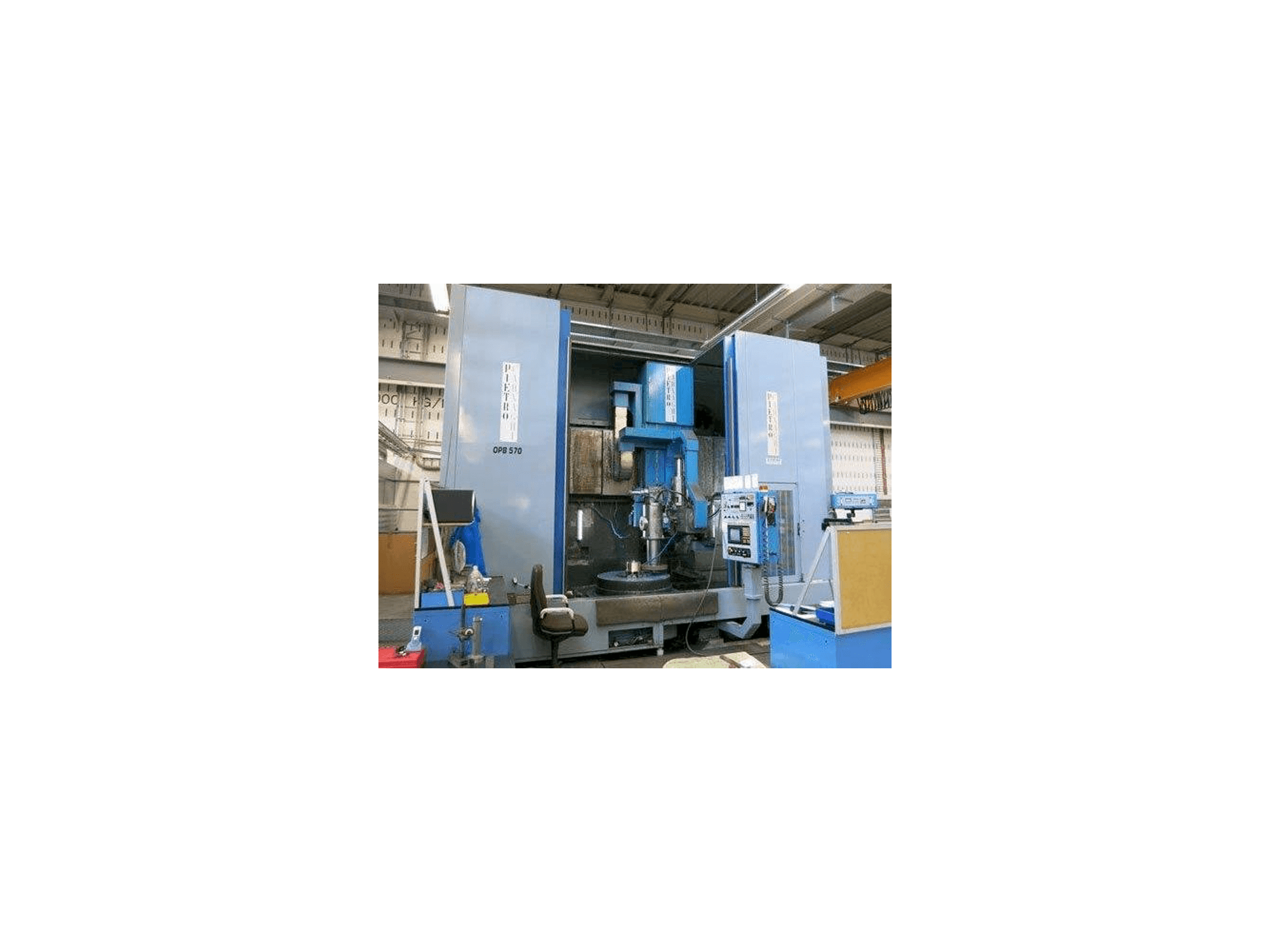

Koneen PIETRO CARNAGHI ATF 8 SH etunäkymä

Kiitos käynnistäsi

Tämä kone on hiljattain myyty. Tutustu vastaaviin koneisiin tai lähetä meille pyyntö.

Katso kaikki vastaavat koneet

Katso vastaavat koneet

PIETRO CARNAGHI ATF 8 SH

Kuvagalleria

PIETRO CARNAGHI - ATF 8 SHIT-MIL-PIE-1980-00001

Myyty

Onko sinulla lisäkysymyksiä? Ota meihin yhteyttä!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Ota yhteyttä Whatsappissa

GINDUMAC
Tuotteet
Työstökoneet
PIETRO CARNAGHI ATF 8 SH hiomakone

Näytä alkuperäisellä kielellä

Tämä PIETRO CARNAGHI ATF 8 SH -hiomakone on rakennettu vuonna 1980 ja se on uusittu vuonna 2004. Se on varustettu SINUMERIK System 3 -ohjausyksiköllä. Koneessa on 4 karaa, joista 2 toimii nopeusalueella 1000 - 2800 rpm ja karan numero 3 nopeusalue 3000 - 6000 rpm. Se sisältää automaattisen tasapainotuslaitteen ja useita pyöränpitimen laipoja.

Yleiskatsaus

merkki: PIETRO CARNAGHI
vuosi: 1980
MALLI: ATF 8 SH
tuotantotunnit: 0
sovelluksen tyyppi: Ulkosorvaus
Sijainti: Italia
koneen tyyppi: Pystysuora sorvauskone
ohjausyksikön merkki: SIEMENS

Tekniset tiedot - PIETRO CARNAGHI ATF 8 SH

Yleiset tiedot

Mittausleveys: 8500 mm
Mittaussyvyys: 5000 mm
Mittauskorkeus: 4600 mm
Koneen paino: 42000 KG

Ohjausjärjestelmä

Malli: SINUMERIK System 3
Merkki: SIEMENS

Päämoottori

Karojen määrä: 4
Karan nopeusalue: 1000-2800 1/MIN
Karan moottorin teho: 12 kW

Työkappale

Työkappaleen paino: 2000 KG

Media

Pääsähköliitäntä: 400V
Sisäinen jäähdytys: Kyllä

Lisäinformaatio

Lisävarusteet

Automaattinen tasapainotuslaite
Kapeneva laite
Useita pyöränpitimen laippoja

Koneen edut

Laadulliset koneen edut

Hiontavaunu (poikittais): pystysuuntainen siirtymä 650 mm
Vaunu hiontaan (poikittaiseen) työskentelyyn: 0,0005 - 50 mm/kierros
Hiontavaunu (poikittais) etenee: 0,01 - 2000 mm/min
Vaunu hiontaan (poikittainen) nopea 4: m/min
Vaunu hiontaan (poikittais) pienin askel: 0,001 mm
Vaunu hiontaan (poikittainen) pyöritystarkkuus: 5 sek
Karan 1 (ulkopuoliseen pyöreään hiontaan) pyörän halkaisija: 250 - 400 mm
Karan 2 (poskeen) teho: 15 kw
Karan 3 (sisäiseen hiontaan) kierrokset: 3000 - 6000 rpm
Karan 3 pyörän halkaisija: 250 mm

Tekniset koneen edut

Pyöränpäät: 4 kpl
Magneettipöydän halkaisija: 1000 mm
Suurin käytävän halkaisija: 1200 mm
Hiontakorkeus: 420 mm
Suurin ulkoinen hiontahalkaisija: 1100 mm
Kääntöpöydän halkaisija: 1000 mm
Kääntöpöydän kierrokset: 5 - 150 rpm
Kääntöpöydän teho: 10 kw
Hiontavaunu (poikittais): sisältää kuularuuvit
Hiontavaunu (poikittais): poikkiliike 1180 mm

Lisätieto

- Karan 3 teho: 15 KW - Karan 4 (sisäiseen hiontaan) pyörän halkaisija: 50 mm - Karan 4 minimihiontahalkaisija: 90 mm - Kara 4 kierrosta 15000 rpm

*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
