Quaser MV 184E pystysuora konekeskus

Näytä alkuperäisellä kielellä

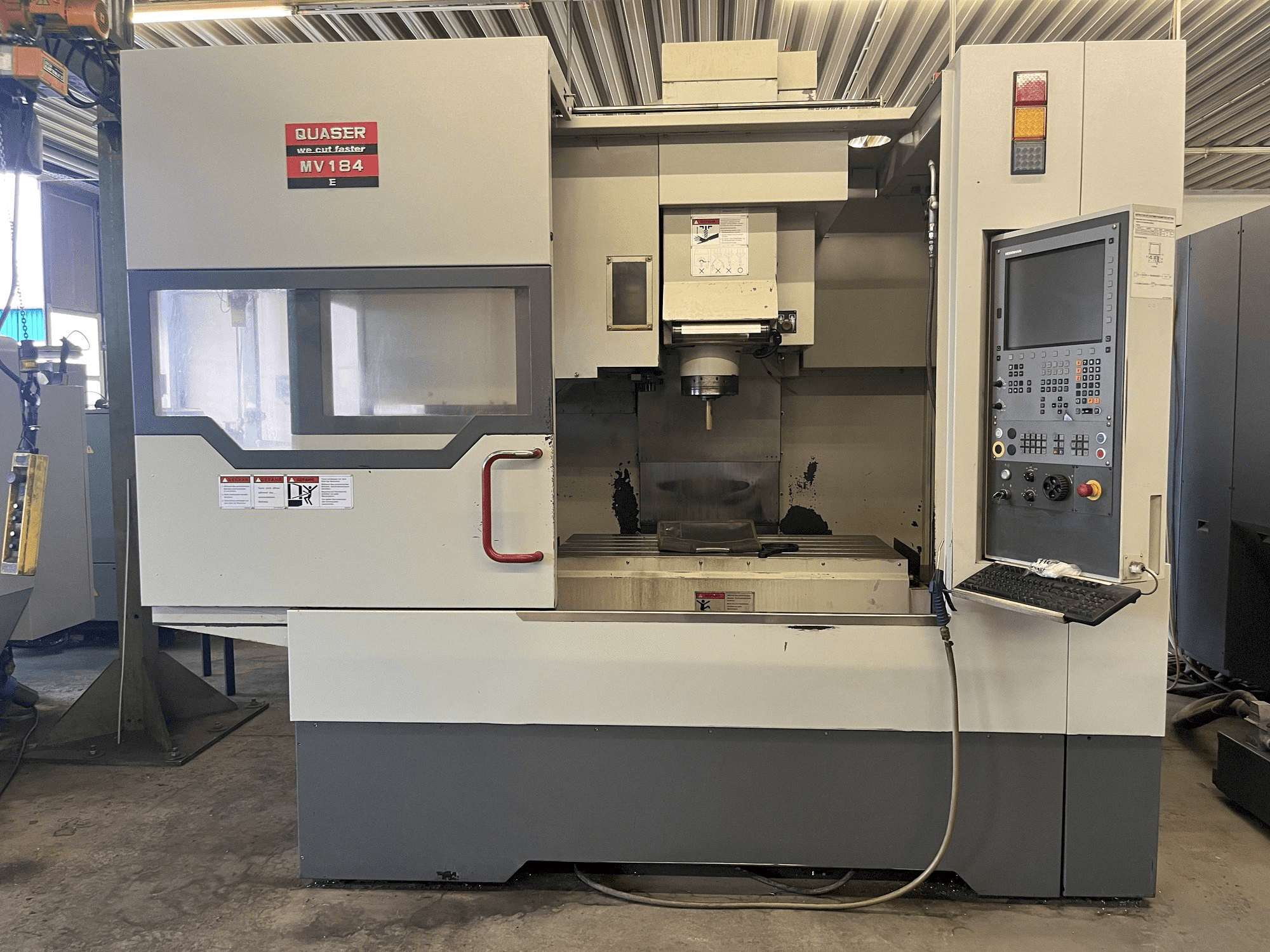

Tämä Quaser MV 184E Vertical Machine Center on valmistettu vuonna 2009. Se on varustettu Heidenhain iTNC 620 ohjausyksiköllä ja siinä on 3. Koneen karan nopeus on 30 - 12000 rpm.

Yleiskatsaus

merkki: Quaser
vuosi: 2009
MALLI: MV 184E
sovelluksen tyyppi: Jyrsintä
Sijainti: Saksa
koneen tyyppi: Vertikaalinen työstökeskus
saatavuus: Myyty
ohjausyksikön merkki: HEIDENHAIN

Tekniset tiedot - Quaser MV 184E

Yleiset tiedot

Mittausleveys: 2820 mm
Mittaussyvyys: 2920 mm
Mittauskorkeus: 2860 mm
Koneen paino: 6790 kg

Ohjausjärjestelmä

Malli: iTNC 620
Merkki: HEIDENHAIN

Päämoottori

Karan nopeusalue: 30 - 12000 1/MIN
Karan moottorin teho: 17 kw
Akselin lukumäärä: 3

Liike

X-AKSELI Liike: 1020 mm
Y-AKSELI Liike: 610 mm
Z-AKSELI Liike: 610 mm

Pöytä

Ulompi pituus: 1200 mm
Ulompi leveys: 600 mm
Pöydän kuorma: 7 kg

Lisävarusteet

- Hakkeen kuljetin

Lisäinformaatio

Koneen edut

Tekniset koneen edut:
- - Sisäinen jäähdytysnesteen syöttö 20 bar
- - Työkalujen määrä lehdessä 30 kpl
- - Työkalun pidike sk 40
- - Kaksivartinen työkalunvaihtaja, jossa 30 säilytyspaikkaa
- - Suuret mitoitetut lineaariohjaimet kaikilla akseleilla
- - Erittäin dynaamiset digitaaliset syöttölaitteet, joiden akseliteho on 6800 n (z 13900 n)
- - Tietokoneoptimoitu raskaan koneen runko vahvasti uurretusta valuraudasta
- - Pikaliike 32 rnlmin (z ;24 mlmin), kiihtyvyys {x/y/z) 3/3 /3 m/s.
- - Vääntömomentti 108 nm
- - Siemens-weiss-pääkara sk 40, sopii vakiokiinnikkeisiin ja -työkaluihin päällysjärjestelmällä
Laadulliset koneen edut:
- - Pääkaran jäähdytysjärjestelmä, jossa on erillinen 100 1 öljyjäähdytyspiiri ja ilmansyöttö päämoottorille
- - Esikuormitetut kuularuuvit halk. 45 mm
- - Työkalunpitimet standardin din 69871 mukaan (bt 40 optio), työkalun kiristyspultit standardin din 69872 (iso) 7388 mukaan)
- - Hakkeen hävitys, joka koostuu 2 ruuvikuljettimesta ja sptll-järjestelmästä työalueella sekä kaavinhihnakuljettimesta
- - Jäähdytysnestesäiliö 300 l
- - Tulvajäähdytys, 12 säädettävällä poistosuuttimella, jotka sijaitsevat renkaassa karan nokassa, kuljetuskapasiteetti 60 1/min 2 barin suodattimella 80 µ lastuhuuhtelussa ja tulvajäähdytyksessä
- - Sisäinen jäähdytysnesteen syöttö grundfoss-pumpulla 20 bar. 251/min, sis. Patruunasuodatin 25 µ
- - Lastujen huuhtelu grundtoss-pumpulla 60 1/min 2 baarilla, ruostumattomasta teräksestä valmistetut lastulevyt työkammiossa
- - Työkammion täysi suoja isoilla katseluovilla (oviaukko 900 mm) ja 2 työalueen valolla sekä koneen tilavalo
- - Puhalla ilmaa, ulkona. Kuivakäsittelyyn

Lisätieto

- Jäähdytysnesteen ruiskutuspistooli. - kaksivärinen maalaus vaaleanharmaalla/harmaalla. - Lasivaaka X-. Y- ja Z-akseli (HDH) sisältää ylipaineistuksen suoran mittausjärjestelmän kontaminoitumisen estämiseksi. - Automaattinen keskusvoitelu kuularuuveille. - Quaser-työstökeskukset ovat CE-standardien mukaisia.
