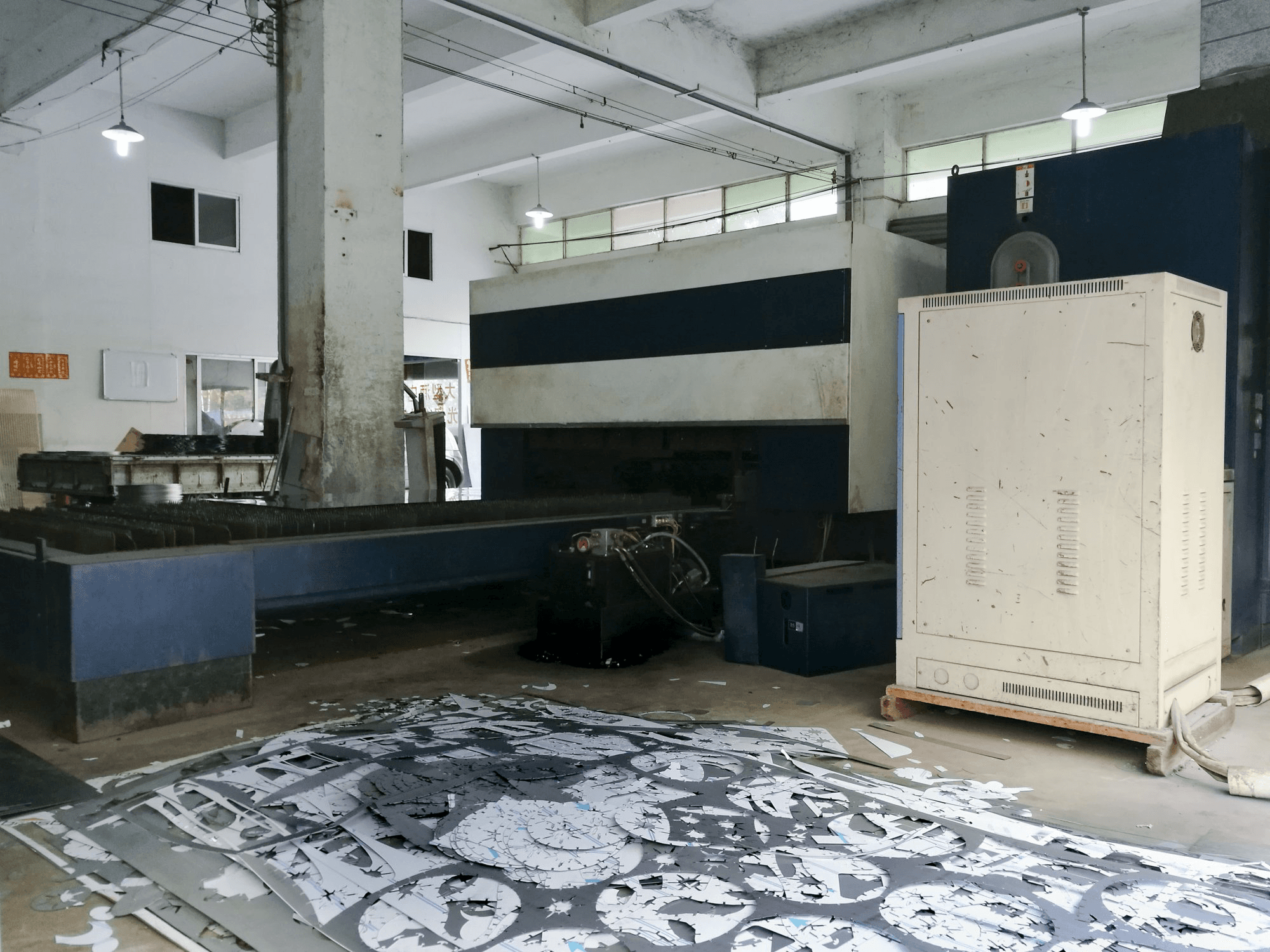

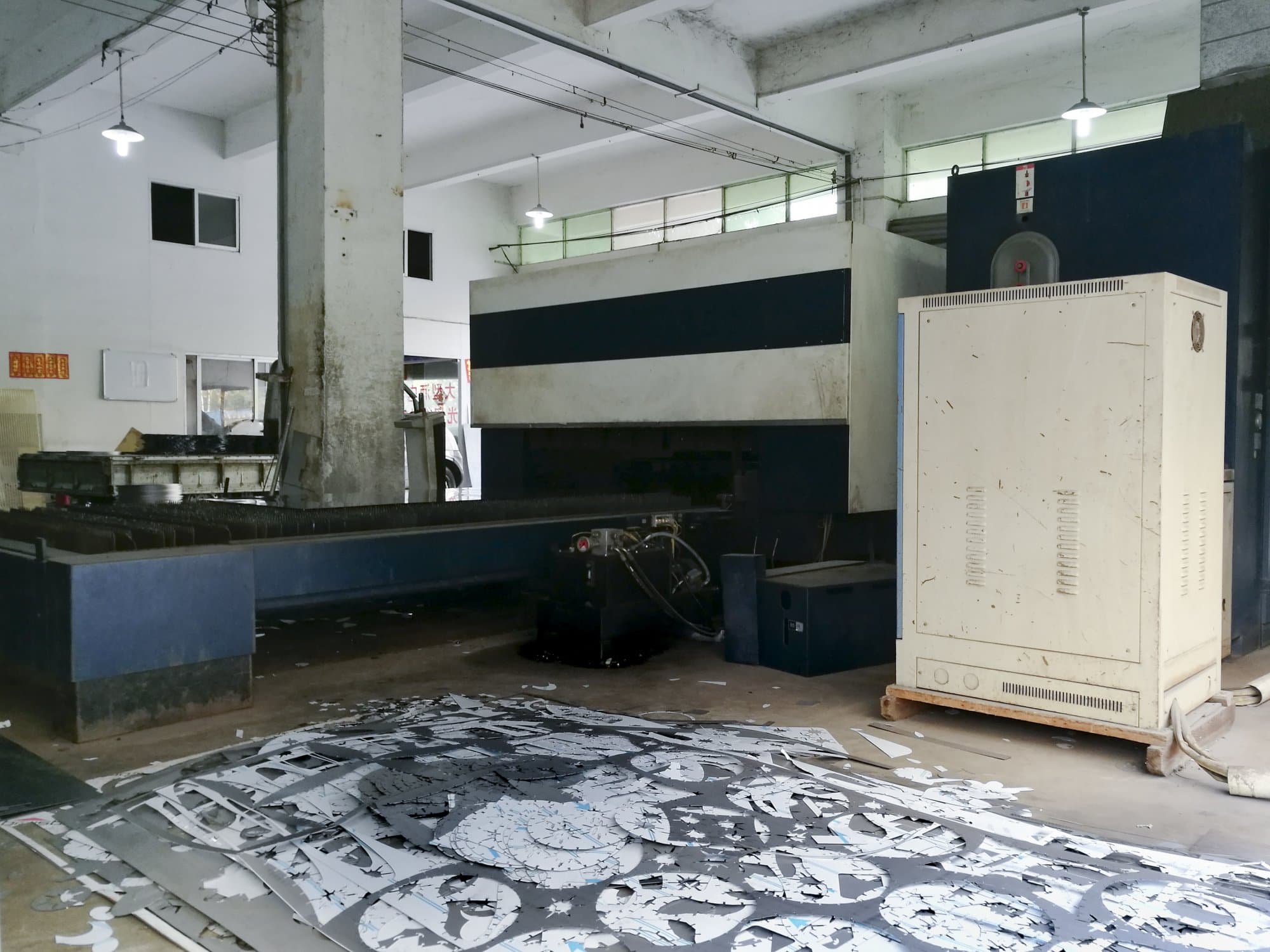

TRUMPF - TruLaser 3030CN-LAS-TRU-2013-00002

Yleiset tiedot

• Mittausleveys: 9155 mm
• Mittaussyvyys: 3400 mm
• Mittauskorkeus: 2200 mm
• Koneen paino: 12000 kg

Ohjausjärjestelmä

• Merkki: SIEMENS
• Malli: SINUMERIK 840D
• Käyttöliittymä: USB, Ethernet

Päämoottori

• Karojen määrä: 1
• Laserteho: 4 kW

Liike

• X-AKSELI Liike: 3000 mm
• X-AKSELI Työskentelysyöttö: 60 m/min
• Y-AKSELI Liike: 1500 mm
• Y-AKSELI Työskentelysyöttö: 60 m/min
• Z-AKSELI Liike: 115 mm
• Z-AKSELI Työskentelysyöttö: 60 m/min
• X-Y-Samanaikainen Työskentelysyöttö: 85 m/min
• Pa Tarkkuus: 0.1
• Ps Tarkkuus: 0.03

Työkappale

• Työkappale x: 3000 mm
• Työkappale y: 1500 mm

Pöytä

• Ulompi pituus: 3000 mm
• Ulompi leveys: 1500 mm

Maksimi materiaalin paksuus

• Teräs: 20 mm
• Ruostumaton teräs: 15 mm
• Alumiini: 10 mm

Media

• Pääsähköliitäntä: 400 V / 50 Hz
• Tehonkulutus: 88 kVA
• Ilmanpaine: 6 bar
• He-kulutus: 13.1 l/h
• CO2-kulutus: 1.1 l/h
• N2-kulutus: 5.8 l/h
• Voiteluainesäiliö: 95 L
